Hilfe bei Planung, Vorbereitung und Zustandsuntersuchung
Geophysikalische Verfahren lassen sich in sehr verschiedenen Bereichen des Bauwesens einsetzen:
Baugrunderkundung
Oft reichen Bohrungen zur Beurteilung der Baugrundverhältnisse nicht aus. Dies gilt insbesondere bei engräumig inhomogenen Verhältnissen. Geophysikalische Methoden können hier helfen!
Einige Beispiele:
- Unterscheidung bindige/sandige Bodenschichten
- Lokalisierung organischer Einlagerungen (z. B. Torf)
- Unterscheidung Lockerschichten/Festgestein/Fels
- Untersuchung von Karst, Rutschungsgefährdung etc.
- Detektion von Fremdkörpern

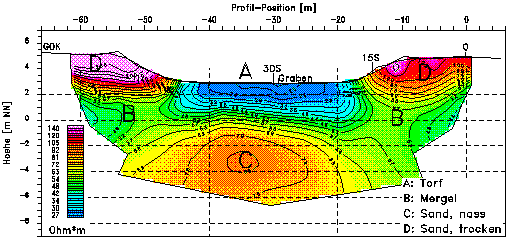

Geoelektrischer Schnitt durch ein quartäres Tal zur Lokalisierung von Torfkörpern im Vorfeld des Autobahnbaus
Baufeldfreimachung, Objektsuche
Insbesondere im städtischen Bereich muss stets mit Fremdkörpern im Baugrund gerechnet werden. Die Spannweite geht von archäologischen Fundstätten bis zu modernen Glasfaserkabeln. Die Planlage ist oft unvollständig oder fehlerhaft, die Suche durch Schachtungen und Bohrungen aufwendig oder gar unmöglich. Auch hier ist eine geophysikalische Vorerkundung hilfreich.
Einige Beispiele:
- Erkundung von Bodendenkmalen
- Suche nach Keller-, Fundament- oder Bunkerresten
- Munitionssuche
- Leitungssuche
Elektromagnetisches Bild (Intensitätskarte) des Untergrundes auf einer innerstädtischen Untersuchungsfläche, Flächengrösse ca. 20 * 35 m
Nach elektromagnetischer Kartierung freigelegte Gänge im Regierungsviertel in Berlin
Zerstörungsfreie Prüfung
Die Einsatzmöglichkeiten zerstörungsfreier Prüfmethoden im Bauwesen
reicht von der Detailuntersuchung einzelner Bauteile bis hin zur
Überprüfung ganzer Bauwerke. Typische Fragestellungen sind Bewehrungs- und
Spannkanallokalisierung, Hohlraumsuche, Korrosionsüberprüfung,
Feuchtigkeitsmessungen und Dickenbestimmungen.
Auch eine Bestimmung des Wandaufbaus oder eventueller Schalenablösungen ist
in vielen Fällen möglich.
Im erweiterten Sinn gehören auch die geophysikalische Untersuchung des
Baugrunds oder die Lokalisierung von unterirdischen
Bauwerken (Tanks, Tunnel, Bunker etc.) zur
zerstörungsfreien Prüfung.
Sinnvoll ist der Einsatz überall da, wo Bau- und Bestandspläne fehlen, Bohrungen nicht möglich sind oder andere Faktoren konventionelle Untersuchungen verhindern. Auch zur Verdichtung eines Rasters konventioneller Methoden ist die ZfP geeignet.
Wir setzen folgende Methoden ein: Radar (Strukturuntersuchung, Objekt- und Hohlraumsuche), EM-Induktion (Leitungs- und Bewehrungssuche) und Eigenpotential (Korrosion).

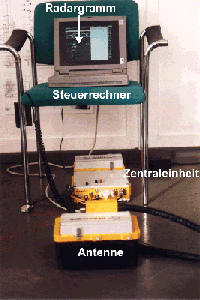

Radar-Ausrüstung zur zerstörungsfreien Prüfung

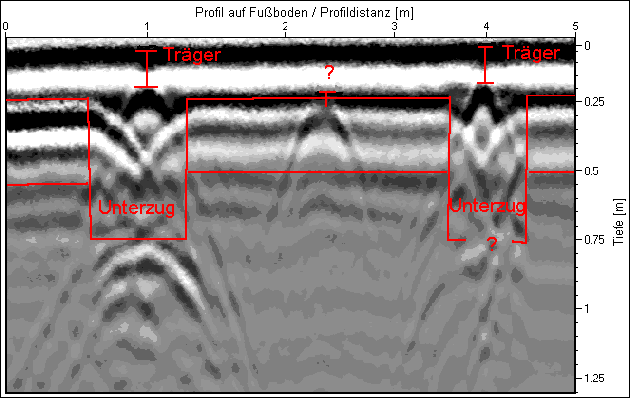

Radarprofil (Radargramm) auf einer Geschoßdecke.
Lage und Dimensionen von Unterzügen und Trägern lassen sich zerstörungsfrei
von oben erkunden.
